發動機銘牌包含有關發動機的具體信息。發動機生產序號 (ESN) (1) 和控制零件目錄 (CPL) (2) 為訂購零件和服務要求提供有關信息。

注: 未經康明斯公司批準不得擅自變更發動機銘牌。

 |  |

下一個

銘牌位于齒輪室蓋的頂部。與 Cummins® 特約維修站聯系時應當提供下列發動機數據。查找備件時，必須提供銘牌上的下列信息：

1. 發動機生產序號 (ESN)

2. 控制零件目錄 (CPL)

3. 型號

4. 額定功率和轉速。

 |  |

前一個   下一個

電子控制模塊 (ECM) 銘牌顯示與 ECM 有關的信息以及怎樣對 ECM 編程。銘牌位于 ECM 上，在 ECM 接頭上部。

可從 ECM 銘牌中獲得下列信息：

· ECM 零件號 (PN)

· ECM 生產序號 (SN)

· ECM 日期代碼 (DC)

· 發動機生產序號 (ESN)

· ECM 代碼：識別 ECM 內的軟件。

注: 與 Cummins® 特約維修站聯系時應提供發動機的 ECM 代碼。

 |  |

前一個   下一個

康明斯發動機名稱和圖中所表達的是一致的。

汽車用發動機型號名稱包含如下所示數據。例如：

B(1)5.9(2)-195(3)G(4)

1. 發動機系列

2. 排量（升）

3. 標稱功率

4. 燃油標號。

 |  |

前一個   下一個

發動機型號給出了發動機的識別數據。

關于型號識別，參考插圖。

應用類型代碼如下：

· A = 農業

· C = 建筑

· D = 發電機驅動裝置

· F = 消防泵

· G = 天然氣發動機

· L = 牽引機車

· M = 船用

· P = 動力裝置

· R = 鐵路機車

· T = 軍用。

 |  |

 |  |

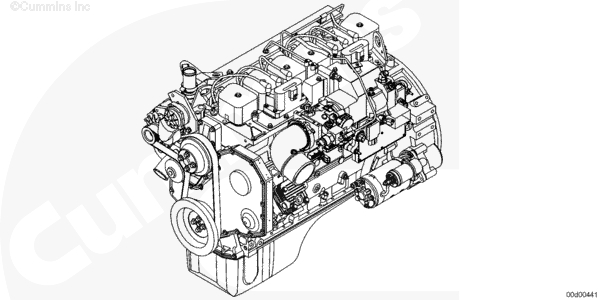

前視圖 - ISB5.9 G

 |  |

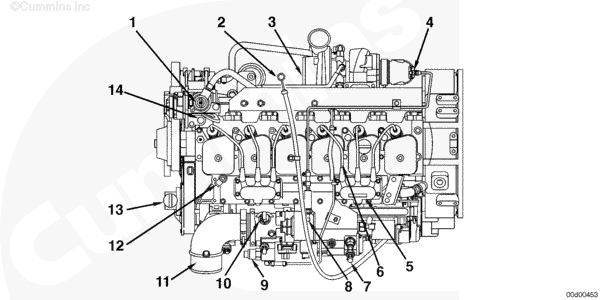

左視圖 - ISB5.9 G

 |  |

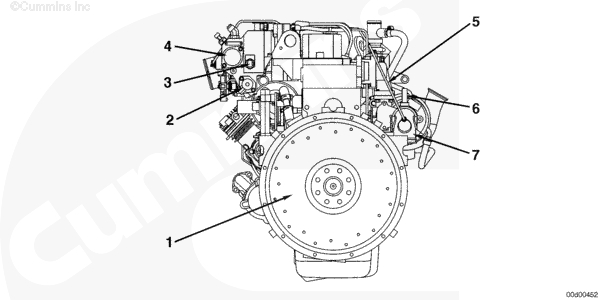

后視圖 - ISB5.9 G

 |  |

右視圖 - ISB5.9 G

頂視圖 - ISB5.9 G
