康明斯Cummins QSB6.7 CM2150柴油發動機發動機識別

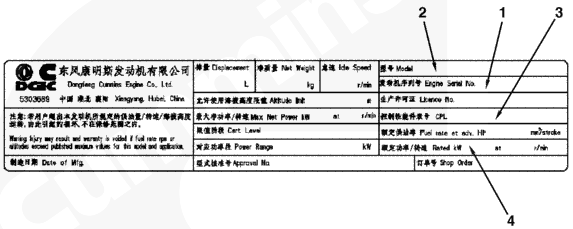

康明斯QSB6.7 CM2150柴油發動機銘牌

發動機銘牌顯示有關發動機的重要信息。發動機生產序號 (ESN) 和控制零件目錄 (CPL) 提供了服務和訂購零件所需信息。未經康明斯公司批準不得擅自變更發動機銘牌。

與 Cummins® 特約維修站聯系時應當提供下列發動機數據。查找備件時，必須提供銘牌上的下列信息：

1.發動機生產序號

2發動機型號信息

3控制零件目錄 (CPL)

4額定功率和轉速。

注: 視具體生產廠家而定，還可能在發動機銘牌上找到標定數據。

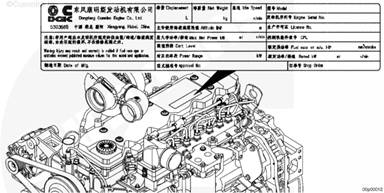

注: 如果發動機銘牌 (1) 不清晰，可以在發動機缸體上的機油冷卻器殼體頂部找到發動機生產序號 (2)。附加發動機信息可以在電子控制模塊 (ECM) 銘牌上找到。

Cummins® QSB6.7 CM2150柴油發動機名稱

Cummins® 發動機名稱和圖中顯示的信息一致。

康明斯QSB6.7 CM2150柴油發動機噴油泵銘牌

function DocLoc(url) { document.location.href=url; } Bosch™ 燃油噴油泵銘牌位于燃油泵上。

銘牌中包括以下幫助修理或更換操作的信息：

泵生產序號 Cummins® 零件號 生產廠代碼 Bosch™ 零件號

日期代碼。

康明斯柴油發動機QSB6.7 CM2150控制模塊銘牌

function DocLoc(url) { document.location.href=url; } 發動機控制模塊 (ECM) 銘牌上有與 ECM 有關的信息以及怎樣對 ECM 編程。該銘牌位于 ECM 上。

可從 ECM 銘牌中獲得下列信息：

ECM 零件號 (PN) ECM 生產序號 (SN) ECM 日期代碼 (DC) 發動機生產序號 (ESN) ECM 代碼：識別 ECM 內的軟件。

注: 與 Cummins® 特約維修站聯系時應提供發動機的 ECM 代碼。

注: 是否裝有 ECM 銘牌是根據生產廠家和發動機生產日期而定的。如果生產廠家沒有安裝 ECM 銘牌，那么可以在發動機銘牌上找到標定數據。

康明斯柴油發動機QSB6.7 CM2150發動機示意圖

下圖顯示主要的發動機外部部件、濾清器以及其他維修與維護保養點的位置。

注: 該插圖顯示一臺典型的發動機，僅用作參考。

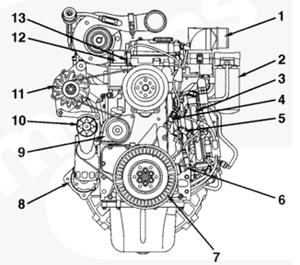

正視圖 - QSB6.7 CM2150 B109 發動機

1進氣接頭,2燃油濾清器 3發動機控制模塊 (ECM) 4機油壓力傳感器 5凸輪軸轉速/位置傳感器 6曲軸轉速/位置傳感器 7減振器 8起動馬達 9水泵 10皮帶張緊器 11充電機 12出水口接頭 13冷卻液溫度傳感器。

左視圖QSB6.7 CM2150 B109 發動機

1燃油濾清器 2燃油濾清器座 3濾清器支架 4燃油連接塊接頭 5燃油油軌 6燃油油軌壓力傳感器 7從高壓泵、噴油器和燃油8油軌至燃油連接塊的回油 9附件驅動裝置蓋 10燃油泵 11高壓供油管（泵至油軌） 12飛輪殼 13從齒輪泵至燃油濾清器的燃油供應 14從燃油濾清器至高壓泵的燃油供應 15機油油位計管 16放油塞 17油底殼 18風扇驅動皮帶 19ECM 20ECM 支架

21大氣壓力傳感器

Cummins® 服務QSB6.7 CM2150發動機型號識別

概述

function DocLoc(url) { document.location.href=url; } Cummins® 服務發動機型號識別步驟描述：

Cummins® 服務型號名稱的用途

如何解釋 Cummins® 服務型號名稱以識別 Cummins® 發動機

這包括 2013 及以后的產品。

Cummins® 服務型號名稱與 Cummins® 銷售型號名稱不同。服務型號名稱更加具體，并且有助于將正確的 Cummins® 服務信息與正確的發動機相匹配。銷售發動機型號名稱更加具有普遍性，在相同的型號名稱中可以采用多種發動機配置。

銷售發動機型號名稱	維修型號名稱
ISX15	ISX15 CM2350 X101

在發動機銘牌、Cummins® 手冊和 Cummins® 促銷文獻上可以找到銷售發動機型號名稱 (2)。

Cummins® 服務信息和使用服務型號名稱的產品的示例：

QuickServe™ Online INSITE™ 服務軟件 用戶手冊 操作和維護保養手冊 精修手冊 維修手冊 電氣接線圖 故障代碼故障診斷與排除手冊 標準維修工時 技術維修公告

Cummins® 服務型號名稱以銷售發動機型號名稱開始。

注: 對于專門對歐洲市場推出的發動機，銷售發動機型號名稱的發動機平臺名稱和發動機排量（升）之間可能包含一個“e”。服務型號名稱將不會顯示這個“e”。

通常，如果發動機是電控發動機，銷售型號名稱的前兩個字母包含“IS”或“QS”。

“IS” 前綴表示公路汽車用發動機。

“QS”前綴表示非公路工業用發動機。

注: 并非所有電控發動機都使用“IS”或“QS”前綴。要核實發動機是否是電控發動機，檢查以確認服務型號名稱中是否列出了電子控制系統即可。本步驟的后面部分將會提及作為服務型號名稱的組成部分識別的控制系統。

非電控發動機沒有“IS”或“QS”前綴，并且服務型號名稱中也不會列出電子控制系統。

通常，第三個字母是發動機平臺/系列名稱，隨后是發動機排量（升）。對于圖中所示的示例，該發動機為：

X 系列發動機

排量 15 升

注: 某些老式發動機不使用升表示發動機排量，而是使用立方英寸。

如果在排量（升）后面有一個“G”指示符，則表示發動機使用天然氣燃料。

注: 并非所有使用天然氣燃料的發動機都在排量后面有一個“G”。

如果在排量（升）后面有一個“M”，則表示發動機用于船用應用中。

注: 并非用于船用應用中的所有發動機都在排量后面有一個“M”。

發動機控制系統通過字母“CM”進行識別，隨后是控制系統型號。

控制系統后面的識別符是一個字母和數字的組合，用于識別產品之間的變化。

這個字母是發動機平臺名稱。

當推出發動機平臺/系列的新變型時，這個數字會增長。第一個數字是 101。

Cummins® QSB6.7 CM2150柴油發動機產品技術

概述

此產品的服務型號名稱是 QSB6.7 CM2150 B109。

發布此發動機是為了滿足下述排放法規：

歐盟

III 階段（歐）

中國

中國 Tier 2。

此發動機使用以下產品技術：

發動機

缸數 - 6 發動機配置 - 直列式 缸體材料 - 鑄鐵 缸蓋材料 - 鑄鐵 凸輪軸位置 - 缸體 曲軸位置 - 缸體 發動機制動器選項。

電子控制系統

發動機控制模塊：CM2150 電氣系統電壓：24-VDC 發動機冷卻液液位傳感器 發動機冷卻液溫度傳感器 發動機機油壓力傳感器 發動機機油壓力開關 燃油油軌壓力傳感器 燃油泵執行器 燃油含水傳感器 凸輪軸位置傳感器 曲軸位置傳感器 大氣壓力傳感器

空氣調節

單渦輪增壓器 廢氣旁通閥 空-空中冷器 進氣加熱器。

燃油系統

柴油發動機 共軌燃油系統 Bosch™ 共軌燃油系統

將會使用此發動機的市場應用包括但不限于：

工業用

建筑用。
