康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機曲軸后油封
安裝
  注意
始終使用與先前安裝的同一類型的油封更換曲軸后油封。（濕式飛輪殼油封、唇形油封、組合油封等等）。將導致發動機漏油。
  注意
曲軸上的密封唇/孔和密封表面不得殘留機油，以防止油封泄漏。
為了便于安裝，在密封殼體 (A) 的外頸涂抹中性肥皂。
注: 在配備曲軸唇形后油封的發動機上，新油封提供了一個油封導向工具 (B)。在將油封安裝在曲軸前端上時，此油封必須留在油封導向工具上。這可確保在安裝期間>不會損壞油封唇部。

  注意
始終使用與先前安裝的同一類型的油封更換曲軸后油封。
使用油封導向工具將新的曲軸后油封置于曲軸前端，用手將其滑向飛輪殼體。
注: 確保油封與曲軸呈直角。
拆下康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機油封導向器。

每個康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機新曲軸唇形油封都帶有一個一次性的油封起子。
前齒輪系發動機使用的油封起子 (1)（通常為金屬環），將安裝曲軸油封至后油封托架孔內正確的深度。
后齒輪系發動機使用的油封起子 (2)（通常為塑料環），將安裝曲軸油封至飛輪殼孔內正確的深度。
注: 對于后齒輪系發動機，應用濕式飛輪殼的曲軸后油封沒有附帶一次性油封起子。安裝應用濕式飛輪殼的曲軸后油封時，必須使用零件號為 3824078 的維修工具。這是與安裝曲軸后油封和承磨襯套總成相同的維修工具參考步驟 001-067。對于前齒輪系發動機，該維修工具可用來代替曲軸油封附帶的一次性油封起子

注: 沒有一次性油封起子時可能需要用一把塑料錘輕敲曲軸后油封，以幫助安裝油封。
使用每個新曲軸后油封附帶的一次性油封起子將油封安裝到殼體的正確深度。
使用塑料錘子將油封壓入殼體中，直到對準工具頂住殼體。
在工具上的12、3、6、9 點位置敲擊，均勻地壓入油封，以避免使油封托架彎曲。

康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機前齒輪系
康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機曲軸后油封托架安裝后才能安裝曲軸后油封。

供選擇的方法

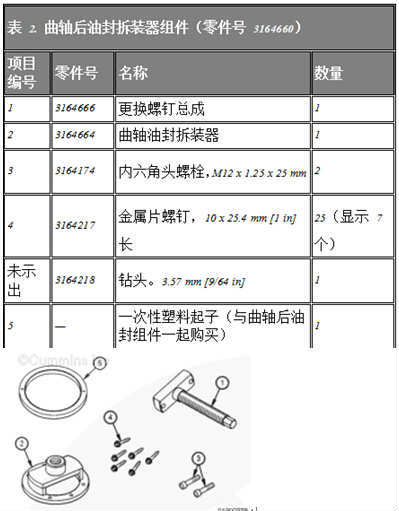

對于后齒輪系發動機，新的曲軸后油封附帶的一次性塑料起子在外環設計了 2 個孔。設計這些孔以便于起子能與曲軸后油封拆裝器組件（零件號 3164660）一起使用。


  注意
不要使用曲軸后油封拆裝器組件（維修工具零件號 3164660）附帶的金屬片螺釘。這些金屬片螺釘太長。選擇正確的金屬片螺釘時，確保金屬片螺釘頂端不會伸出起子端面。否則會損壞曲軸油封。
對于將要安裝的類型的油封，使一次性起子正確的一側朝向外側，將一次性起子推向曲軸油封拆裝器中心。
使用 2 號金屬片螺釘（10 號 19 mm [.75 in] 長）將一次性起子固定在曲軸油封拆裝器上。

根據本步驟中前面的說明將曲軸后油封安裝在曲軸法蘭上以后，將拆裝器螺釘總成 (1) 安裝在曲軸后端。
安裝兩根 M12 x 1.25 x 60-mm 內六角頭螺栓 (3)。

  注意
不得使用沖擊扳手或氣動工具。這樣做會損壞工具。
用防粘結或適當?shù)臐櫥瑵櫥鹧b器螺釘。
固定拆裝器螺釘，將曲軸油封拆裝器 (2) 安裝在拆裝器螺釘總成上。順時針旋轉曲軸油封拆裝器將其推向油封，直到附帶的一次性起子抵住曲軸后油封。

 注意
當曲軸油封拆裝器接觸飛輪殼后不要過度擰緊拆裝器螺釘總成。這樣做會損壞工具。
固定康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機曲軸油封拆裝器的同時，逆時針旋轉拆裝器螺釘直到曲軸油封拆裝器附帶的一次性起子接觸飛輪殼。
拆卸維修工具。
