拆卸、檢查和安裝曲軸齒輪驅動輔助驅動裝置約翰迪爾John Deere柴油機

注：提供各種輔助驅動選項；所有選項的拆卸和安裝類似。輔助驅動集成在約翰迪爾John Deere柴油機前正時齒輪蓋中。有關輔助驅動附件的拆卸和輔助驅動部件的修理，請參閱CTM67-OEM約翰迪爾John Deere柴油機附件。

1.如有配備，拆下輔助驅動附件（空氣壓縮機、液壓泵等）（顯示為已拆下）。帶帽螺釘

2.拆下約翰迪爾John Deere柴油機減震器（如圖所示，已拆下）。

3.松開惰輪殼帶帽螺釘（B）和正時齒輪蓋帶帽螺釘。

4.拆下按鈕頭帶帽螺釘（C）。

5.使用D01209AA滑錘和附件從正時齒輪蓋上拆下惰輪襯套/墊片（E）D） 并丟棄襯套/墊片。

輔助驅動惰輪襯套/墊片

A-約翰迪爾John Deere柴油機正時齒輪蓋帶帽螺釘B-惰輪罩帶帽螺釘C-按鈕頭帶帽螺釘D-D01209AA拉具

E-惰輪襯套/墊片

6.拆下帶帽螺釘（A-C），然后拆下惰輪殼和齒輪。

拆下惰輪殼至正時齒輪殼端面密封和O形圈。如果沒有損壞，可以重復使用端面密封。

8.清潔并檢查輔助傳動總成是否有開裂的殼體、磨損或損壞的軸承以及損壞的齒輪或花鍵。根據需要更換部件。

A-約翰迪爾John Deere柴油機正時齒輪蓋至氣缸體帶帽螺釘B-惰輪罩至正時齒輪罩帶帽螺釘C-惰輪殼至氣缸體有帽螺釘

9.潤滑O形圈并將其安裝在殼體孔（B）中。

注：內惰輪軸承支架有一個螺紋孔，安裝在殼體的缸體側。

10.如果已拆下，將惰輪安裝到惰輪殼體內。安裝帶密封件的帶帽螺釘（A），以將惰輪固定到位。

A-帶帽螺釘B-殼體孔

11.將約翰迪爾John Deere柴油機惰輪軸插入惰輪殼體和惰輪，直到與殼體的缸體側齊平。

重要事項：軸一端的白點必須面向約翰迪爾John Deere柴油機前部。

12.潤滑惰輪殼后側的O形環槽（A）。插入O形圈。O形環槽

注：如果端面密封未被切割、刻痕或損壞，則可重復使用。

13.使用短導向螺柱，將端面密封放置在正時齒輪蓋開口上。密封件中的量規孔必須朝向開口底部。

重要事項：組裝過程中，注意不要損壞端面密封或使惰輪殼背面的O形圈移位。

14.小心地將惰輪插入正時齒輪的開口中蓋上惰輪，直到惰輪與曲軸齒輪嚙合，按鈕頭帶帽螺釘并且殼體抵靠面密封座。推動惰輪A按鈕頭帶帽螺釘將襯套/墊片（D）插入塊中。B型大O型圈C形小O形圈

15.檢查大D形惰輪襯套/墊片上O形圈（B）和（C）的狀況

按鈕頭帶帽螺釘（A）。潤滑O形圈并通過惰輪軸安裝帶帽螺釘。將其擰入塊中，直到手指擰緊。

注意：中心正時齒輪蓋到氣缸體帶帽螺釘必須有密封。

16.拆下導向螺柱。安裝正時齒輪蓋帶帽螺釘（E）、惰輪罩帶帽螺釘和帶帽螺釘，用手擰緊。

17.按照以下順序將帶帽螺釘擰緊至規范：

•約翰迪爾John Deere柴油機惰輪殼至正時齒輪蓋（A）：

輔助驅動惰輪

規格

安裝輔助驅動總成

殼體至正時齒輪蓋（3/8英寸）-扭矩……41牛頓·米（30磅-英尺）

•惰輪殼至缸體（B）3/8英寸帶帽螺釘：

規格

A-約翰迪爾John Deere柴油機惰輪殼至正時齒輪蓋帶帽螺釘

B-惰輪殼體至缸體帶帽螺釘C-惰輪殼

D-約翰迪爾John Deere柴油機惰輪罩到缸體蓋螺釘E-正時齒輪蓋到缸體蓋

螺釘

F-惰輪襯套按鈕頭帶帽螺釘G-惰輪殼體至惰輪軸承帶帽螺釘

輔助驅動惰輪

殼體至缸體（3/8英寸）-扭矩……41牛•米（30磅-英尺

•惰輪殼至缸體（D）1/2英寸帶帽螺釘：

規格

輔助驅動惰輪

殼體到缸體（1/2英寸）-扭矩…127牛頓·米（94磅-英尺）

•惰輪襯套/墊片按鈕頭帶帽螺釘（F）：

規格

輔助驅動惰輪軸按鈕

有頭螺釘扭矩……150牛頓·米（110磅-英尺）

•正時齒輪蓋至缸體（E）：

規格

正時齒輪蓋至氣缸體帶帽螺釘（5/16英寸）-扭矩……27牛頓·米（20磅-英尺）

•惰輪殼至惰輪軸承（G）：

規格

輔助驅動惰輪

殼體至惰輪軸承（5/16英寸）-扭矩……27牛頓·米（20磅-英尺）

18.檢查約翰迪爾John Deere柴油機惰輪到曲軸齒輪的齒隙。齒隙必須如下所示：

規格

輔助驅動惰輪

約翰迪爾John Deere柴油機齒輪到曲軸齒輪-齒隙……0.11-0.7 mm（0.004-0.028英寸）

19.安裝減震器。

Remove, Inspect, and Install Crankshaft Gear-Driven Auxiliary Drive—If Equipped

NOTE: Various auxiliary drive options are available; removal and installation of all options are similar. The auxiliary drive is integrated into the engine front timing gear cover. Refer to CTM67-OEM Engine Accessories for removal of auxiliary drive accessories and repair of auxiliary drive components.

1.      If equipped, remove auxiliary drive accessory (air

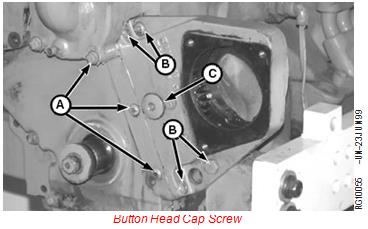

compressor, hydraulic pump, etc.) (shown removed).    Button Head Cap Screw

2.      Remove vibration damper (shown removed).

3.      Loosen idler housing cap screws (B) and timing gear cover cap screws (A).

4.      Remove button head cap screw (C).

5.      Remove idler gear bushing/spacer (E) from timing gear cover using D01209AA Slide Hammer and Attachment

(D) and discard bushing/spacer.

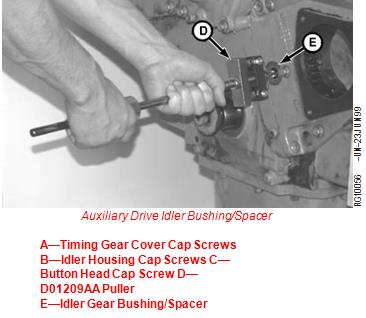

Auxiliary Drive Idler Bushing/Spacer

A—Timing Gear Cover Cap Screws B—Idler Housing Cap Screws C—Button Head Cap Screw D—D01209AA Puller

E—Idler Gear Bushing/Spacer

6. Remove cap screws (A—C) and remove idler housing and gear.

Remove idler housing-to-timing gear housing face seal and O-ring. Face seal may be reused if not  damaged.

8. Clean and inspect auxiliary drive assembly for cracked housing, worn or damaged bearings and damaged gear or spline. Replace components as required.

A—Timing Gear Cover-to-Cylinder Block Cap Screw B—Idler Housing-to-Timing Gear Cover Cap Screws C—Idler Housing-to-Cylinder Block Cap Screw

9.      Grease and install O-ring in housing bore (B).

NOTE: Inner idler bearing support has one threaded hole, and is installed toward block side of housing.

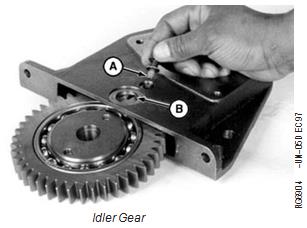

10.   If removed, install idler gear into idler housing. Install cap screw with seal (A) to hold idler gear in  place.

A—Cap Screw B—Housing Bore

11.   Insert idler shaft through idler housing and idler gear until flush with block side of housing.

IMPORTANT: White dot on one end of shaft must face out toward front of engine.

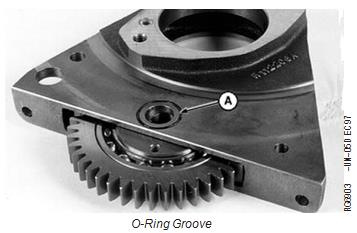

12.   Grease O-ring groove (A) in back side of idler housing. Insert O-ring.

A—O-Ring Groove

NOTE: Face seal may be reused if it is not cut, nicked, or damaged.

13.   Using a short guide stud, place face seal on timing gear cover opening. Gauge hole in seal must be positioned toward bottom of opening.

IMPORTANT: Be careful not to damage face seal or displace O-ring on back side of idler housing during assembly.

14.   Carefully insert idler gear into opening of timing  gear

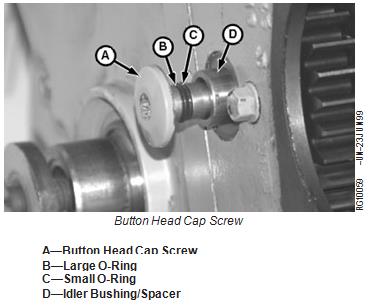

cover until idler gear meshes with crankshaft gear,       Button Head Cap Screw

and housing is seated against face seal.  Push idler     A—Button Head Cap Screw

bushing/spacer (D) into block.         B—Large O-Ring

C—Small O-Ring

15.   Check condition of O-rings (B) and (C)  on large    D—Idler Bushing/Spacer

button head cap screw (A). Grease O-rings and install cap screw through idler shaft. Thread into block until finger tight.

NOTE: Center timing gear cover-to-cylinder block cap screw must have a seal.

16.   Remove guide stud. Install timing gear cover cap screws (E), idler housing cap screws (A and B) and cap screw (D) finger tight.

17.   Tighten cap screws to specifications in the following sequence:

•       Idler housing-to-timing gear cover (A):

Auxiliary Drive Idler

Specification

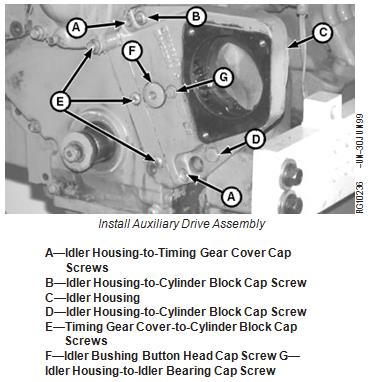

Install Auxiliary Drive Assembly

Housing-to-Timing Gear Cover

(3/8 in.)—Torque ......  41 N•m (30 lb-ft)

•       Idler housing-to-cylinder block (B) 3/8 inch cap screws:

Specification

A—Idler Housing-to-Timing Gear Cover Cap Screws

B—Idler Housing-to-Cylinder Block Cap Screw C—Idler Housing

D—Idler Housing-to-Cylinder Block Cap Screw E—Timing Gear Cover-to-Cylinder Block Cap

Screws

F—Idler Bushing Button Head Cap Screw G—Idler Housing-to-Idler Bearing Cap Screw

Auxiliary Drive Idler

Housing-to-Cylinder Block (3/8 in.)—Torque......  41 N•m (30 lb-ft

•       Idler housing-to-cylinder block (D) 1/2 inch cap screws:

Specification

Auxiliary Drive Idler

Housing-to-Cylinder Block (1/2 in.)—Torque....  127 N•m (94 lb-ft)

•       Idler bushing/spacer button head cap screw (F):

Specification

Auxiliary Drive Idler Shaft Button

Head Cap Screw—Torque ......  150 N•m (110 lb-ft)

•       Timing gear cover-to-cylinder block (E):

Specification

Timing Gear Cover-to-Cylinder Block Cap Screws (5/16 in.)—

Torque .....  27 N•m (20 lb-ft)

•       Idler housing-to-idler bearing (G):

Specification

Auxiliary Drive Idler

Housing-to-Idler Bearing (5/16 in.)—Torque......  27 N•m (20 lb-ft)

18.   Check idler gear-to-crankshaft gear backlash. Backlash must be as follows:

Specification

Auxiliary Drive Idler

Gear-to-Crankshaft Gear—

Backlash ...... 0.11—0.7 mm

(0.004—0.028 in.)

19.   Install vibration damper.
