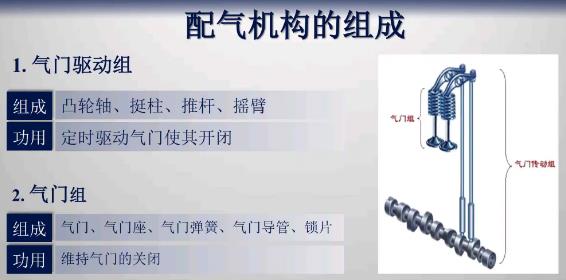

CAT柴油發動機配氣機構的布置

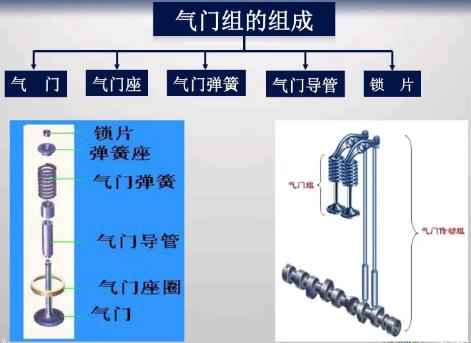

    (1)CAT柴油發動機氣門組的結構

    如圖所示，CAT柴油發動機氣門導管固定在缸蓋氣門導管座孔內，為氣門運動進行導向。CAT柴油發動機氣門穿過氣門導管，氣門頭部與進、排氣道口的氣門座圈貼合，CAT柴油發動機氣門尾端通過鎖片單向固定有彈簧座。氣門彈簧套于氣門桿外圍，下端與缸蓋接觸，上端抵住彈簧座。氣門彈簧安裝好后，彈簧受到壓縮，產生預緊力，使氣門將氣道緊緊關閉。
   (2)CAT柴油發動機氣門傳動組結構

    CAT柴油發動機搖臂軸通過搖臂軸支架支承于缸蓋上端面上，搖臂套裝于搖臂軸上，可繞搖臂軸擺動。搖臂為不等臂杠桿，長臂端與氣門尾端接觸，短臂端與推桿接觸。
    CAT柴油發動機凸輪軸支承于缸體曲軸箱曲軸一側，挺柱安裝于缸體挺柱導管孔內，下端與凸輪接觸。推桿為一細長桿，下端與挺柱接觸，上端穿過缸蓋與搖臂的短臂端接觸。百色Perkins403D-11柴油機代理商聯系,商丘Perkins帕金斯1106D-E70TA發動機轉速控制電腦板企業,七臺河Perkins帕金斯403F-15T發動機柴油泵、噴射泵組件一臺多少錢,那曲Perkins帕金斯403D-07發動機控制屏去哪找,
