John Deere約翰迪爾強鹿柴油發動機氣閥門與導管的技術參數值

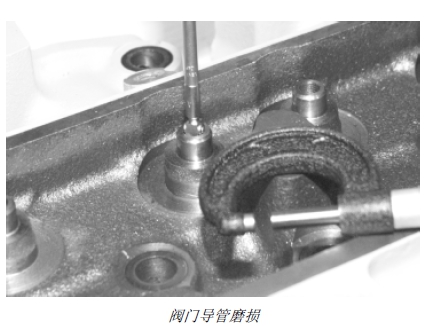

使用伸縮表測量閥門導管磨損程度。

技術規格

閥門導管孔（新）－內徑 . . . . . . . . . . . . . . . . . . . . 7.912 － 7.938 毫米（0.312 － 0.313 英寸）

閥門導管到閥桿（新）－間隙. . . . . . . . . . . . . . . . . . . 0.05 － 0.10 毫米（0.002 － 0.004 英寸）

最低磨損限度 . . . . . . . . . . . . . . . . . . . . . . . . . 0.15 毫米（0.006 英寸）

注意： 閥門可配置 0.38 毫米（0.015 英寸）和 0.76 毫米（0.030 英寸）加粗閥桿。

如果閥門導管與閥桿油隙超出磨損極限，需要更換加粗閥桿。到已認證的維修站選配閥門導管，以保證閥門導管與閥桿間隙符合技術規格的要求。如果閥門導管與閥桿油隙超出磨損極限，但不足 0.20 毫米（0.008 英寸），允許對閥門導管滾花，然后用絞刀加工到要求的尺寸。但是，應當首先選擇安裝加粗閥桿。（參見本章后面“閥門導管滾花”部分。）

重要提示： 在制造閥門導管時有一種 5/16-24NF 改良型通長內紋導管，主要直徑為 8.052 －8.128 毫米（0.3170 － 0.3199 英寸）。請到已認證的維修站選擇內紋閥門導管，經絞孔后再使用加粗閥桿。

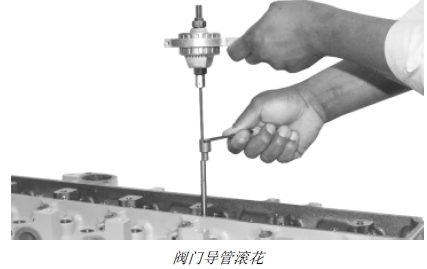

閥門導管滾花

重要提示： 閥門導管滾花只能由具有設備操作經驗，能保證滿足技術要求的人員來加工。

必須先對閥門導管進行滾花，然后絞孔，以保證閥門導管與閥桿間隙符合技術規格的要求。

1. 用 JT05949 閥門導管滾花工具為閥門導管滾花。按照制造商指導的方法正確使用工具。

2. 滾花后，將閥門導管加工至最終尺寸，達到閥桿與閥門導管規定的間隙。

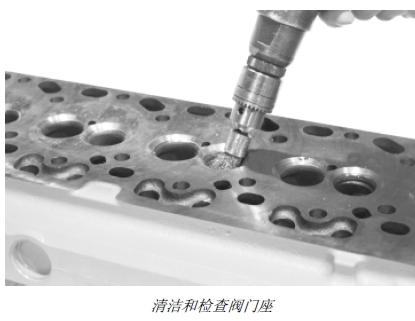

清潔并檢查閥門座

1. 用電動手鉆夾住 D17024BR 端刷清除閥門座表面所有積碳。

2. 檢查閥門座是否過度磨損、是否有裂縫或損壞。

3. 檢查整個燃燒面是否有銹蝕、劃痕、凹痕或裂縫。
